무라타는 다양한 노이즈 대책품을 보유하고 있습니다! 오늘은 어쿠스틱 노이즈 대책품에 대해 알아볼까요?







1. 어쿠스틱 노이즈란??

MLCC(Multilayer Ceramic Capacitor) 중 강유전체 세라믹 커패시터는 압전효과(electrostrictive effect)에 의해 전압이 인가되면 세라믹 커패시터가 팽창 및 수축되는 강유전체 세라믹 소재를 사용합니다. 세라믹 커패시터의 팽창과 수축(진동)이 회로 기판에 전달되면 진동을 일으키고, 진동 주파수가 사람의 청각 범위(20Hz~20kHz)에 있을 때 가청음을 발생시킬 수 있는데, 이를 어쿠스틱 노이즈라고 합니다.

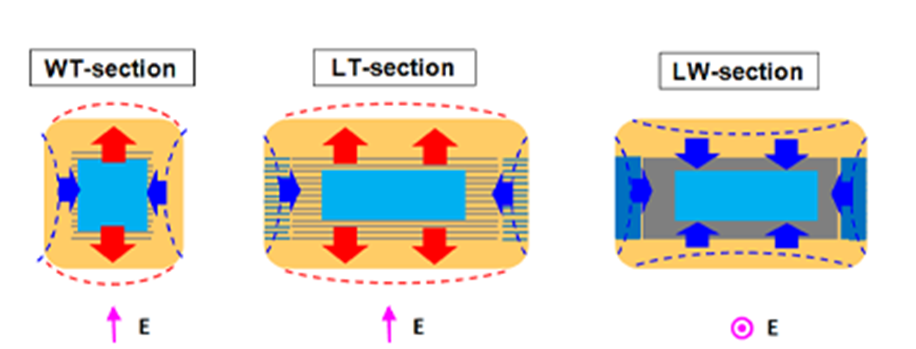

그림 1. 전압 인가 시 압전효과에 의한 세라믹 커패시터의 진동

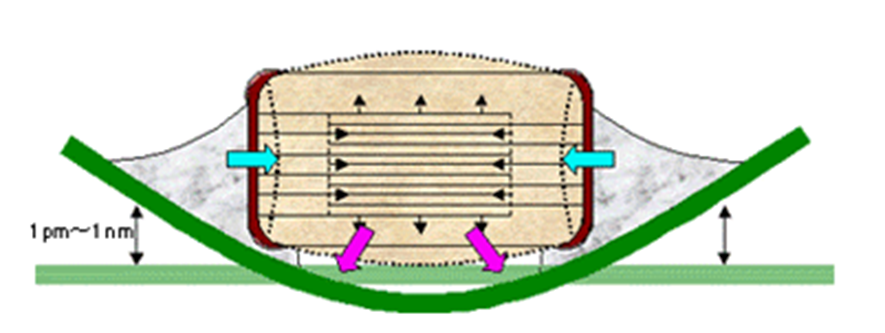

그림 2. 세라믹 커패시터에서 회로 기판으로의 진동 전달





2. 어쿠스틱 노이즈 대책품 MLCC Series



∙ GRM, GCM Series MLCC는 각각 민생용 , 전장용에 사용되는 가장 일반적인 MLCC입니다.
∙ Acoustic noise 대체품으로 민생용은 ZRA, ZRB, KRM, KR3 Series를 보유하고 있습니다.
∙ 전장용으로는 KCM, KC3 Series를 보유하고 있습니다.

∙ ZRA, ZRB의 경우, MLCC 밑에 Interposer를 부착시켜 Acoustic noise를 감소시키며, KRM Series 대비 T값이 낮다는 장점이 있습니다.

∙ KRM, KCM Series의 경우 GRM, GCM Series MLCC에 metal terminal을 부착한 제품입니다.
∙ Metal Terminal을 부착함으로써 Acoustic noise를 급격히 감소시킬 수 있고, 또한 Mechanical stress 감소에도 큰 효과가 있습니다.



3. 어쿠스틱 노이즈 감소 효과

∙ 민생용 일반 타입 GRM Series와 ZRA/ZRB, KRM series의 노이즈 감소 효과에 대해서 비교해보았습니다.
∙ GRM대비 ZRA/ZRB Series는 15dB감소, KRM Series는 25dB 감소 효과를 볼 수 있었습니다.
∙ 각 제품에 대한 설명과 스펙에 대해서는 하기의 자료를 참고 부탁드립니다.

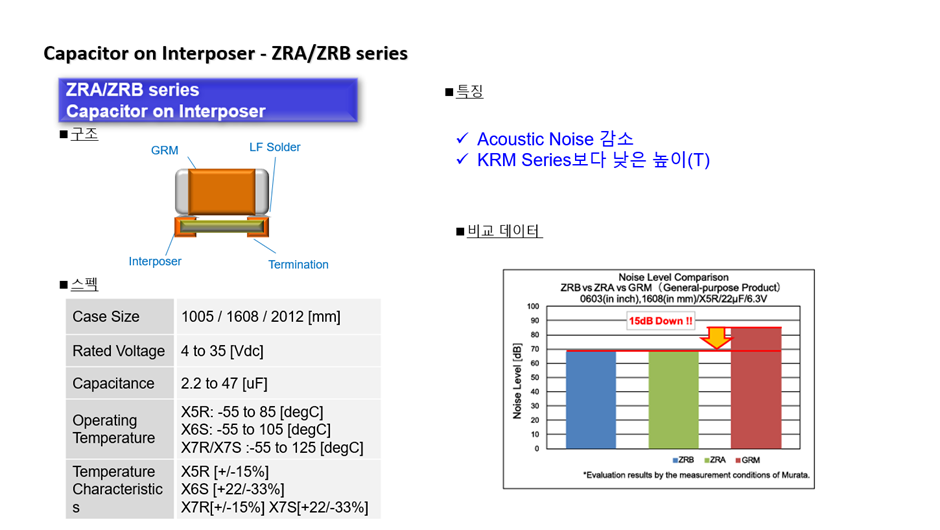

4. ZRA/ZRB Series에 대한 설명

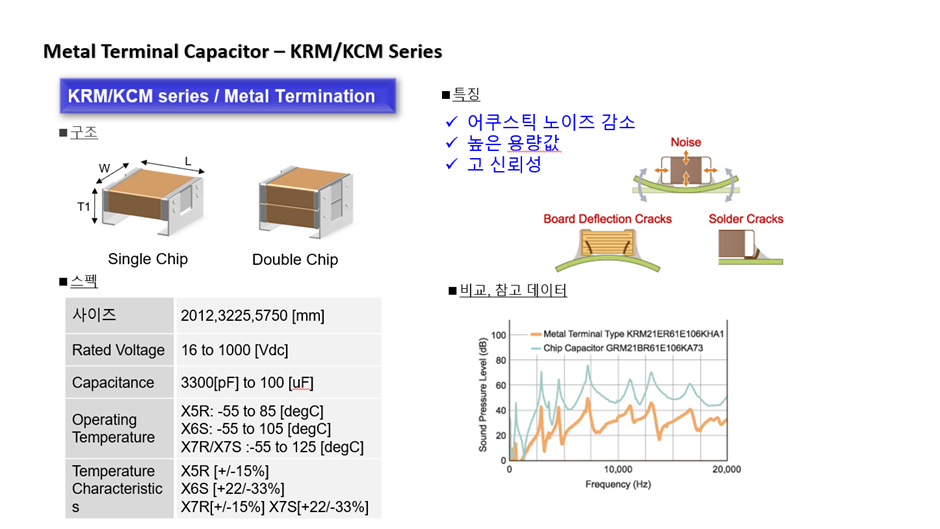

5. KRM/KCM Series에 대한 설명





written by. 한국무라타전자 기술지원팀 박승훈
