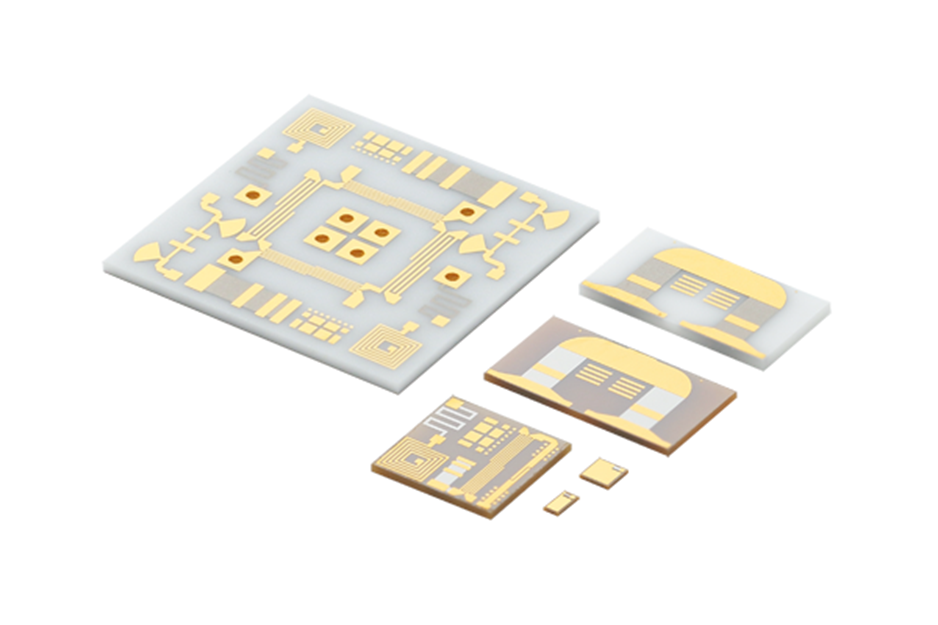

RUSUB는 Microwave 및 RF 어플리케이션에 사용할 수 있고, 고객 커스터마이징이 가능한 무라타의 SLC(Single Layer Capacitor) 제품입니다. 여러 종류의 Capacitor 중에 가장 일반적인 MLCC(Multilayer Ceramic Capacitor) 와는 어떤 차이가 있을까요?



MLCC(Multi Layer Ceramic Capacitor)의 경우 유전체와 전극이 여러 겹 쌓여 내부를 구성하지만, SLC(Single Layer Capacitor)는 내부 전극과 유전체 층이 한층으로 되어있는 차이가 있습니다. 때문에 MLCC 대비 High Q 특성이 좋고, 낮은 높이의 제품 구현이 가능합니다.

SLC의 또 다른 Line up으로는 규격화 되어 있는 CLB 시리즈가 있습니다. 상황에 따라서 원하는 패턴의 구현, 저항 성분을 추가하여 커스터마이징을 할 수 있는 RUSUB와는 달리 정해진 사이즈, 용량을 가진 무라타의 SLC Line up 중의 하나라고 할 수 있습니다.



그렇다면 다음으로 RUSUB라는 Item의 특징, 구조, 활용 분야 및 라인업에 대해서 정리해 보겠습니다.



특징

1.    High Q와 높은 유전상수를 가진 물질을 사용함으로 낮은 삽입손실과 소형 디바이스에 사용이 적합합니다.

2.    고객의 요구에 맞는 넓은 범위의 기판 물질 선택이 가능합니다.

3.    각 기판 재료에 적합한 금속화 공정을 통해 높은 신뢰성을 가집니다.

4.    금 전극을 통해 AuSn를 통한 Die-Bonding과 금을 이용한 Wire-Bonding이 가능합니다.

5.    박막 미세 가공 기술로 정밀한 마이크로 패턴 형성이 가능합니다.

6.    AuSn 사전 코팅이 가능합니다.

7.    고유전율 Capacitor와 박막 저항을 이용한 CR 복합 제품제작이 가능합니다.

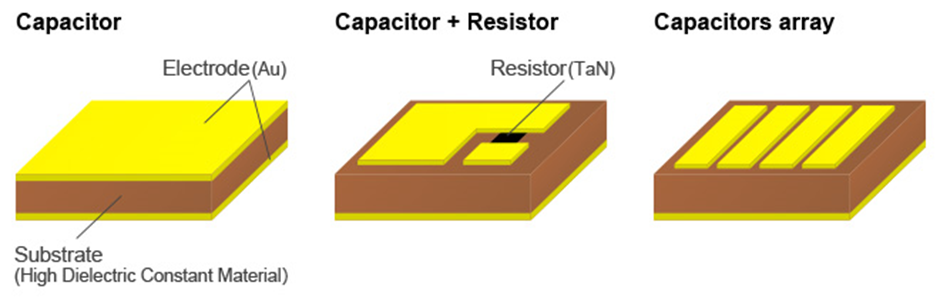

내부 구조

일반 Capacitor와 내부 구조는 동일합니다. 위 아래에 전극이 존재하고 그 사이에 유전체가 있습니다.

단일 레이어를 가진 SLC는 MLCC 등 여타 다른 Capacitor들 보다 Q-factor가 높고, ESR과 ESL값이 낮습니다. 이러한 특성 때문에 주파수가 높고 상대적으로 높은 용량이 필요한 영역에서 사용될 수 있습니다.



RUSUB, CLB시리즈의 경우 기능 별, 최소 사이즈와 두께, 유전상수에 따라 선택할 수 있는 라인업이 있습니다. CLB시리즈의 경우, 0.3pF부터 620pF의 용량의 제품까지 대응할 수 있습니다.



활용분야

그림에서 볼 수 있듯 RUSUB/CLB는 PA, 광통신, 마이크로웨이브 분야에서 활용이 가능합니다. 특히 고주파와 고신뢰성이 필요로 하는 기지국과 광통신을 활용한 분야에서 수요가 높을 것으로 예상하고 있습니다.



특히 PA의 경우, PA core에 사용되어 더 많은 양의 정보를 손실없이 정확하게 송신해야 합니다. 이때 RUSUB/SLC를 임피던스 매칭에 사용하여 RF신호가 정확하고 빠르게 전달될 수 있도록 기능합니다.



광 트랜시버 모듈의 TOSA/ROSA단에도 적용될 수 있습니다.

광 트랜시버란 데이터를 전기신호로 받아 빛(광신호)으로 바꾸어 빠르게 전달하며 통신하는 모듈입니다. 모듈 내부에 Capacitor를 실장하기 위한 조건은 주파수대역이 넓고 고용량을 가지고 있으며, 내부가 좁기 때문에 작고 WIRE-BONDING이 가능해야 합니다. 이러한 조건들 때문에 RUSUB/CLB가 적절하게 사용될 수 있습니다.

* TOSA : transmitter optical sub-assemblies(광 송신 모듈),
* ROSA : receiver optical sub-assemblies(광 수신 모듈)



광트랜시버에 대한 자세한 내용은 아래 무라타 블로그를 확인해보세요.

https://koreamuratablog.tistory.com/51



샘플신청 방법

RUSUB의 경우 커스터마이징으로 제품을 생산하기 때문에 정해진 라인업은 존재하지 않고, 샘플을 통해 적용할 수 있는지 판단한 후 커스터마이징 하는 방식으로 생산됩니다.
임피던스 매칭용 RUSUB의 경우, 원하는 Capacitor의 규격(W, L, ε_r)을 입력한 후, 원하는 용량(pF)을 입력, 두께(T)를 입력하여 샘플을 신청할 수 있게 됩니다.

다음은 선택가능한 RUSUB 샘플 라인업입니다.

디커플링용 RUSUB의 경우 6개 용량과 저항 차이의 라인업 중 샘플신청이 가능합니다.

자세한 내용은 다음 URL에서 확인 가능합니다.


임피던스 매칭용

https://www.murata.com/en-global/products/capacitor/rusub/design-development/matching

디커플링용

https://murata.com/en-global/products/capacitor/rusub/design-development/decoupling

written by. 한국무라타전자 기술지원팀 이일수
